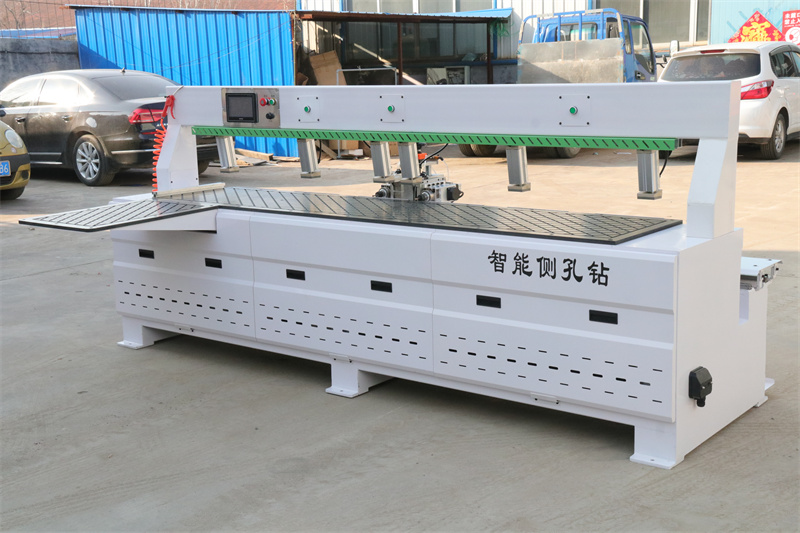

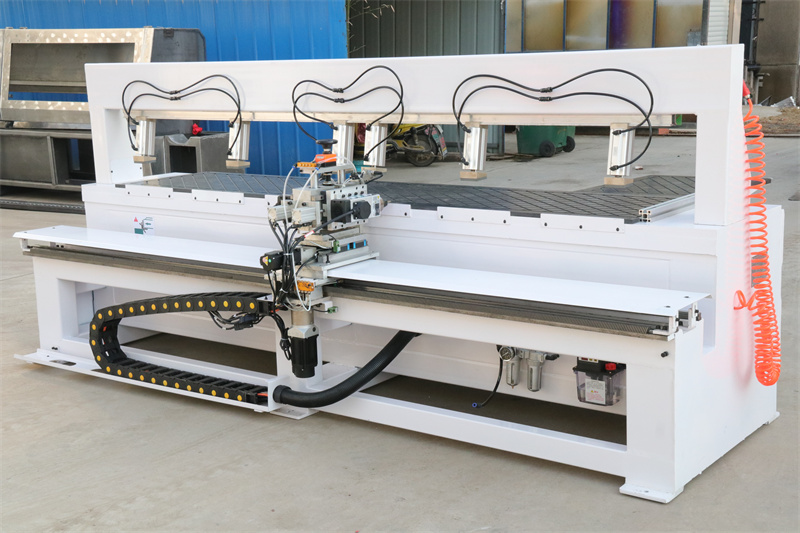

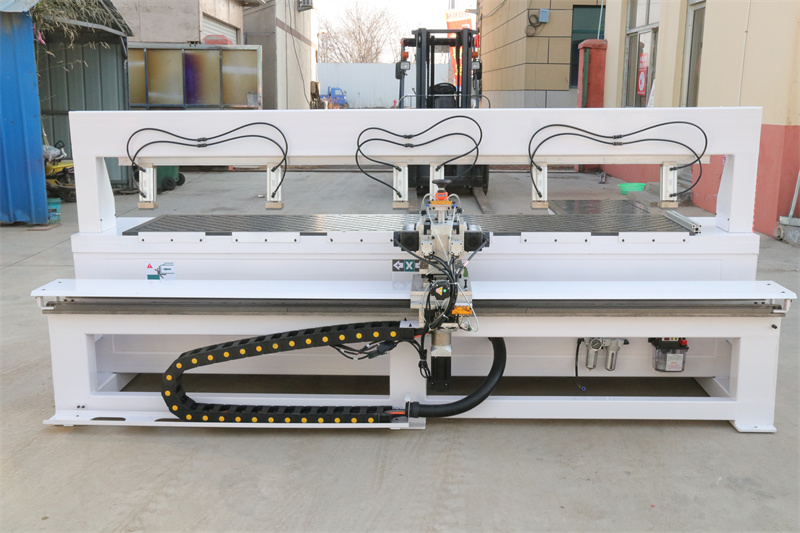

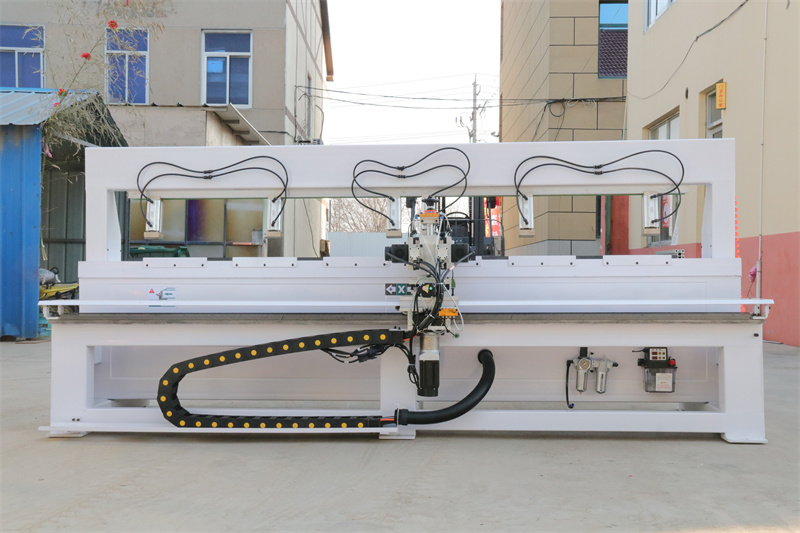

Двухосевой деревообрабатывающий сверлильный станок с ЧПУ для боковых отверстий

Двухосевой деревообрабатывающий сверлильный станок с ЧПУ для боковых отверстий





Технический параметр





рабочая длина	3000мм*90мм*30мм	Редуктор	Джанпан Синьбао
водить машину	Сервопривод Синьцзе	Мощность шпинделя	2,2 кВт
Направляющая	Тайвань 25 квадратный рельс	стойка	Тайваньская стойка
Преобразователь частоты	Средний привод 2.2 высокой частоты	Лазерный зонд	Боннер
Точность	0,05/300 мм	Рабочее напряжение	380В/50Гц
Скорость вращения	18000об/мин	станок	Толстостенная квадратная сталь
Масса	1150 кг	XYZ передача	Спиральная реечная передача Y, винтовая передача по оси Z
плато	ПВХ высокой прочности	Максимальная скорость пробивки	80000мм/мин





1 цилиндр давления, подвижный воздушный цилиндр точно прижимает древесину, эффективно избегая движения

доска, повышает точность машины, прочная и долговечная.

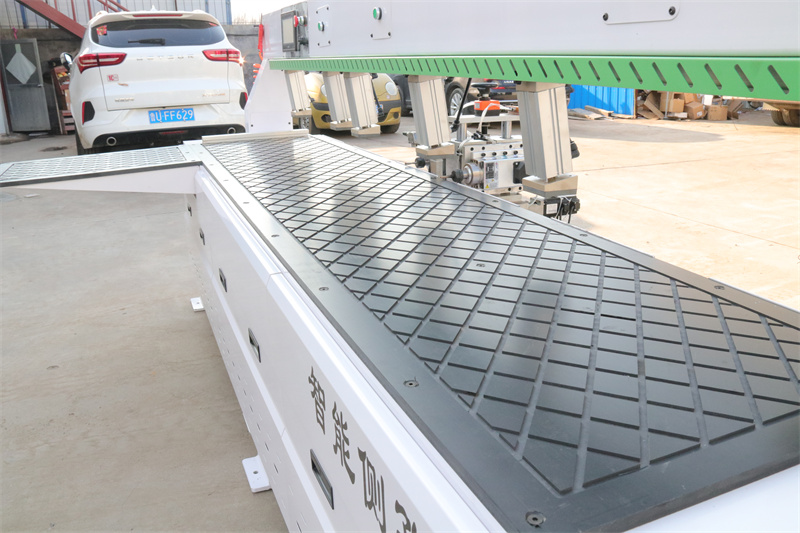

2 Взвешенный корпус, прочный и стабильный, в корпусе машины используется высокопрочный стол из ПВХ, чтобы избежать вызванного отклонения

износом поверхности стола. Станок изготовлен из толстостенной квадратной стали, что эффективно устраняет неудобства.

вызвано вибрацией корпуса машины, когда машина работает, и продлевает срок службы машины.

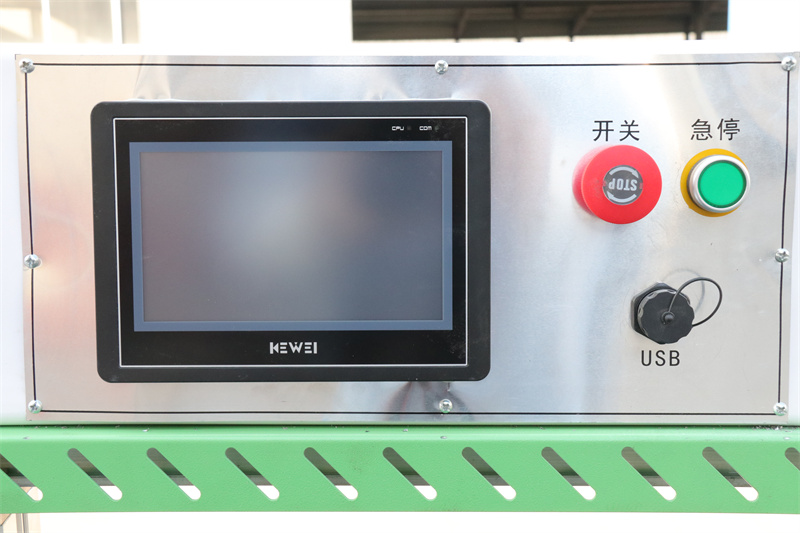

3 Блок управления, блок управления распределением аккуратно расположен, а стандартный центр преобразования частоты

обеспечивается контроль для обеспечения безопасного производства и увеличения срока службы





4 Оборудование трансмиссии, повышение эффективности, использование немецкой квадратной направляющей с косыми зубьями, высокая точность, длительный срок службы.

жизнь, повысить эффективность работы, скорость 80-120 м/мин

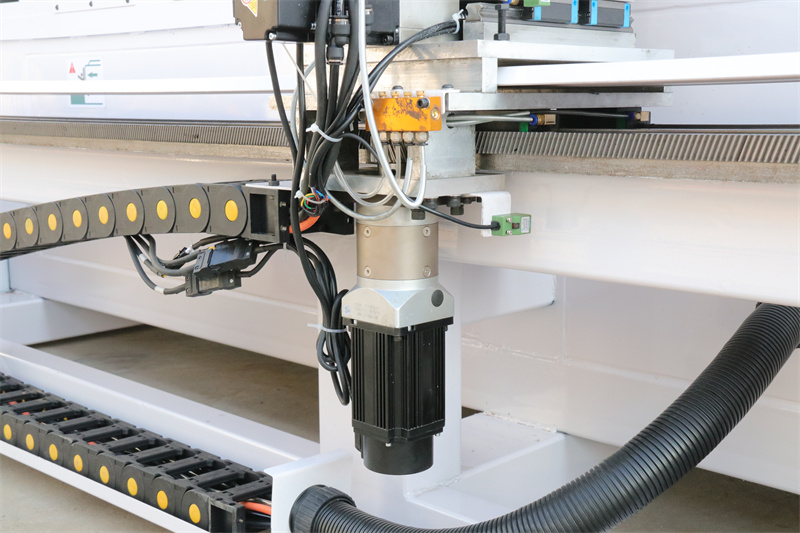

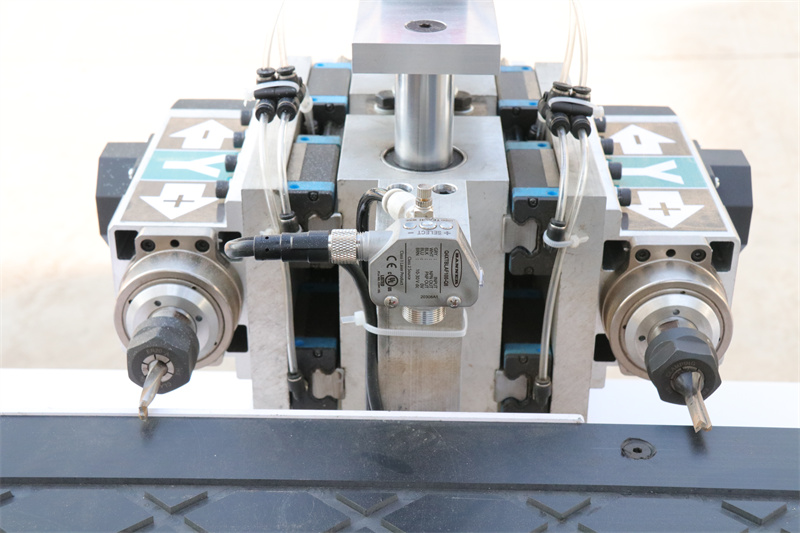

5 Пакет станков для сверления, в отчете по сверлению используется серводвигатель из чистой меди, оригинальное тайваньское руководство.

рельс, который повышает скорость и точность сверления















Конфигурация



Размер	3600*1700*1400мм	Рабочий ход	2800мм
высота	800мм	Скорость вращения шпинделя	18000об/мин
Шпиндельный двигатель	4,4 кВт Шунтонг	Пустая скорость	150 м/мин
Скорость обработки	105м/мин	Двигатель	Кевэй
Мощность приводного двигателя	750+400 Вт	Датчик	Боннер
Контроллер движения	Система управления Кевэй	Стойка	Прецизионная спиральная стойка
Скользящая дорожка	ТПР	инвертор	Джиале
Функциональный	Боковое отверстие «три в одном», отверстие для деревянного штифта, прорезь, многосегментный слот,
Редуктор	Тайваньский кетай	Электрические части	Чинт Электрик
Масса	900 кг
