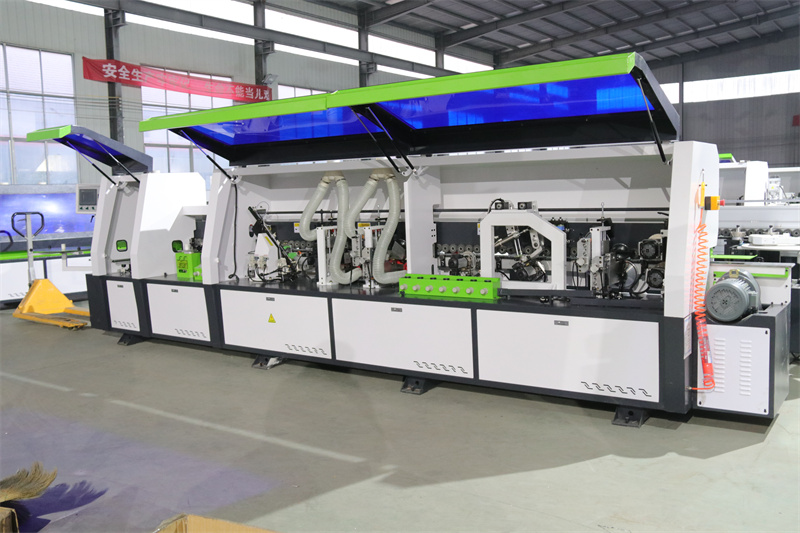

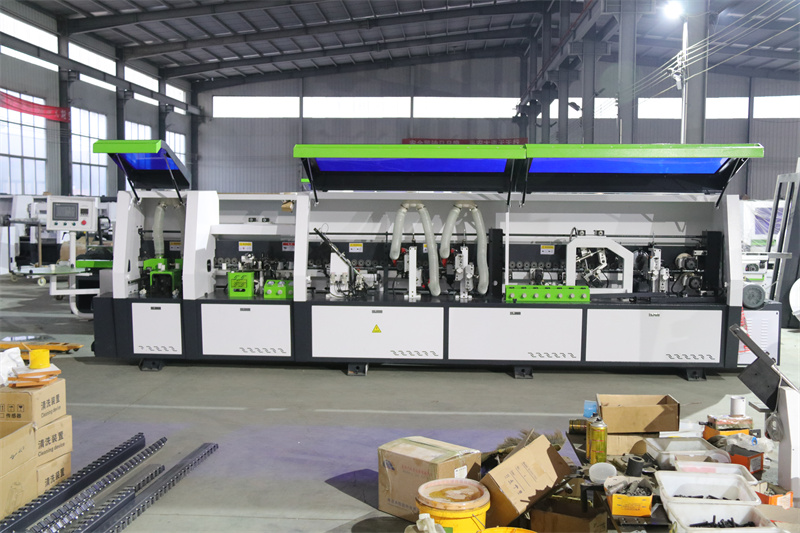

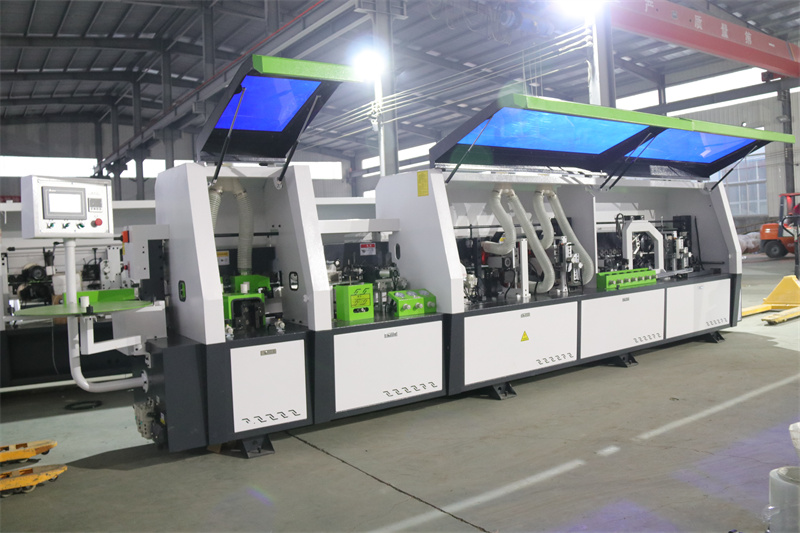

368YJ автоматическая кромкооблицовочная машина для круглых угловых дверей шкафа 368YJ

368YJ автоматическая кромкооблицовочная машина для круглых угловых дверей шкафа 368YJ





Технический параметр

Название модели	368YJ
Измерение	6600*900*1500мм
Масса	1900 кг
рабочее давление	0,6 МПа-0,8 МПа
скорость подачи	18 м/мин
Толщина панели	10-60мм
Длина панели	≥150мм
Ширина панели	≥ 80 мм
толщина кромки	0,4-3 мм
ширина кромки	12-60мм
Суммарная мощность	12,6 кВт







1 Устройство предварительного фрезерования, алмазная фреза, пневматическое управление, высокая точность, высокоскоростное фрезерование поверхности доски,

сделать поверхность твердой, а края красивыми

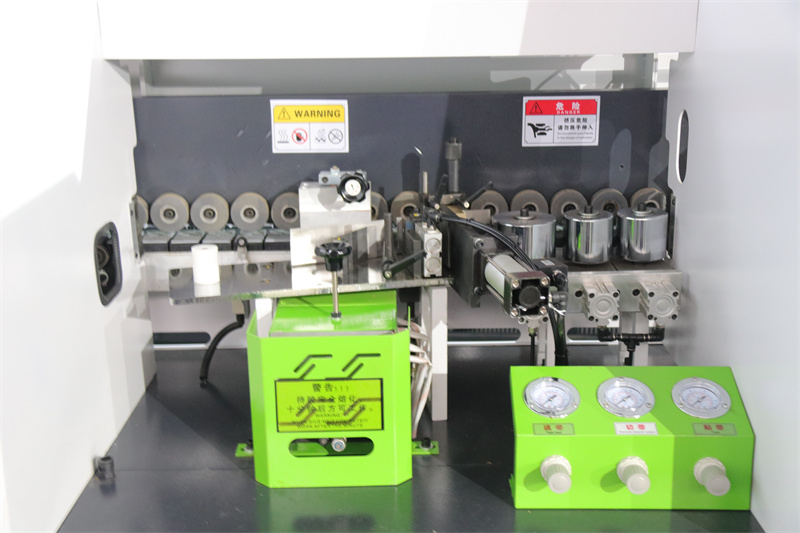

2 Устройство для склеивания. Клеевой бак нагревается, чтобы расплавить клей, и клей равномерно распределяется по доске и кромочной ленте через специальную транспортирующую структуру. Плотно прижмите кромочную ленту и доску прижимным колесом





3 Концевое режущее устройство. Благодаря структуре автоматического профилирования и высокочастотному высокоскоростному двигателю поверхность среза получается гладкой.



4 Устройство для грубой обрезки. Нож для грубой обрезки представляет собой плоский нож, который используется для ремонта и обработки избыточной кромки.

материала на верхней и нижней частях кромки листа. Высокочастотный и высокоскоростной двигатель используется для быстрой реализации

резка. Если толщина кромочной ленты превышает 1,2 мм, рекомендуется выбрать грубую обрезку.



5 Устройство для тонкой обрезки. Отделка представляет собой R-образный нож, который используется для ремонта излишков кромочного материала после грубой обработки.

подрезку верхней и нижней кромок обрабатываемой пластины и одновременно выполнение дугового перехода между

пластина и кромка естественно

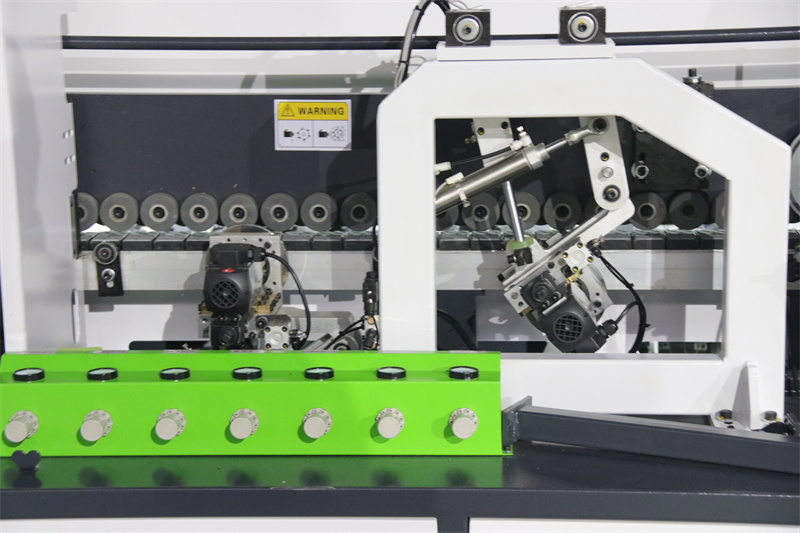

6 Угловое круглое устройство, выполняет операцию вертикальной обрезки на четырех углах, оно также может снова обрезать край

угол круглый и идеальный, для двери шкафа



7 Устройство скребкового края. Оно используется для устранения волнистых следов, вызванных процессом резки нелинейного движения

обрезка (обрезной нож и следы от ножа, оставленные r-образной галтелькой), чтобы верхняя и нижняя части пластины были более гладкими

и аккуратно





8 Полировальное устройство. Ватный полировальный круг полирует и очищает обработанные пластины, удаляет лишнее количество клея

между кромочной лентой и пластиной и делает торцевую поверхность кромки более естественной и гладкой







Конфигурация

Транспортный двигатель	Тайвань Ваньсинь	Цилиндр	Airtac
Высокоскоростной двигатель	Тяньцзинь Аньцюань	Соленоидный клапан	Йири
Сенсорный экран	Тайвань Тайда	инвертор	Сименс
Переключатель хода	Омрон	Регулировка давления	Йири
Заподлицо	Тайвань Шанъинь	Другая конфигурация	Электрический подъемник
